Hoogtepunten
12-bits ADC met hoge resolutie
Deze oscilloscoop met hoge resolutie levert 4096 verticale niveaus (16x scherper dan 8-bit oscilloscopen) en legt signaaldetails op µV-niveau vast voor een nauwkeurige analyse van de rimpelspanning en ruis.
Ultrasnelle 1.25 GSa/s bemonstering
De 1.25 GSa/s oscilloscoop zorgt voor een nauwkeurige realtime signaalregistratie met een opnamelengte van 50 M, ideaal voor het debuggen van hogesnelheidscircuits.
700,000 wfms/s golfvormregistratie
Detecteer transiënte anomalieën 10x sneller dan standaard oscilloscopen met deze 700,000 wfms/s Waveform Capture-oscilloscoop.
7-inch Multi-Touch-scherm
Bedien deze 7-inch touchscreen-oscilloscoop als een smartphone, met aanpasbare snelkoppelingen en een resolutie van 1024×600 voor intuïtieve analyse.
Geavanceerde protocoldecodering
Ingebouwde CAN/LIN-busdecoderingsoscilloscoop ondersteunt UART-, I2C-, SPI-, CAN- en LIN-protocollen voor het debuggen van embedded systemen.
Vijf-in-één multifunctionele tool
Combineert een digitale oscilloscoop, protocol-analysator, FFT-spectrum-analysator (1M-punt), 4-cijferige voltmeter en 6-cijferige frequentieteller in één apparaat.
Uitbreidbaar en op afstand bestuurbaar
Sluit randapparatuur (muis/toetsenbord) aan of gebruik de ingebouwde webserver om deze Multifunctionele Protocol Analyzer op afstand via Wi-Fi te bedienen.
12-bits zeer nauwkeurige multifunctionele digitale oscilloscoop
- 50M Recordlengte
- 700,000 wfms/s golfvormvernieuwingsfrequentie
- 500μV verticale resolutie
- 256-niveau grijstintenweergave
- 7" Multi-Touch
- CAN CAN-bus decodering
- LIN-busdecodering
- 1M FFT-spectrumanalyse
- 43 Automatische metingen
- Externe muis
- Extern toetsenbord
- Externe Wi-Fi-module (opties)
12-bits oscilloscoop met hoge resolutie
Verticale resolutie van 4096 niveaus (16x hoger dan standaard oscilloscopen) legt signaalfluctuaties op uV-niveau vast voor nauwkeurige rimpel- en ruisanalyse.
Ultralaag ruisniveau en hoog dynamisch bereik
Verticale gevoeligheid: 500uV-10V, vervormingsvrije weergave van zowel sterke als zwakke signalen op hetzelfde scherm.
Snelle vastlegging, nauwkeurige analyse
Golfvormregistratiesnelheid: 700,000 wfms/s. Slagingspercentage van transiënte anomaliedetectie met meer dan 10x verbeterd.
Geavanceerde trigger- en hardware-decoderingsmogelijkheden
2-kanaals hardware-decodering
Multifunctionele digitale fosforoscilloscoop van de 4e generatie
Vijf-in-één multifunctionele
- Digitale oscilloscoop
- Protocolanalysator
- Hoge precisie frequentieteller
- voltmeter
- FFT-spectrumanalysator
7-inch multi-touchscherm
Bediening als op een smartphone, met door de gebruiker aanpasbare sneltoetsen.
7-inch TFT-LCD-scherm
Resolutie: 1024x600 pixels
Afstandsbediening
Ingebouwde webserver maakt browsergebaseerde toegang en bediening van de oscilloscoop mogelijk
Multi-touchscreen
Ondersteuning voor door de gebruiker aanpasbaar menu
Hardware-uitbreiding
Ondersteunt externe Wi-Fi-modules en netwerkprinters
Meer functies
- 43 automatische metingen met geavanceerde wiskundige functies
- Woordenlijst met technische termen voor snelle automatische meetinstellingen
- Parametrische statistieken
- Cursor Gating met visuele indicatoren
- Rijke interfaces
- Duurzame gegalvaniseerde knop met metalen afwerking
Specificaties

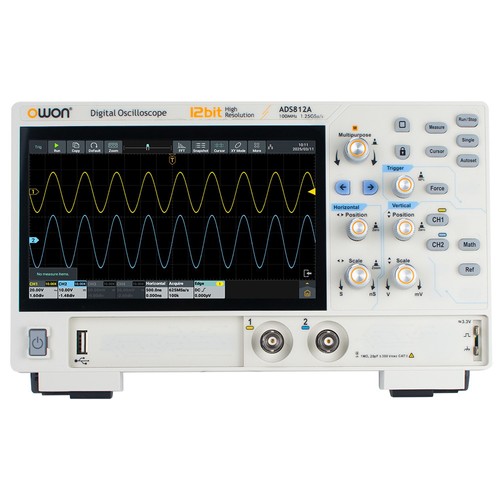

| Snel naar | Merk: OWON Type: digitale oscilloscoop Model: ADS812A |
| Specificaties | Bandbreedte (-3 dB): 100 MHz Kanaal: 2 Maximale bemonsteringsfrequentie: max. 1.25 GSa/s Verwervingsmodus: monster, piek, hoge resolutie, gemiddelde, segmentatie DC-versterkingsnauwkeurigheid: 3% (≤1 mV); 2% (2 mA); 1.5% (≥5 mV) Maximale golfvormopnamesnelheid: max. 700,000 WFM/s Maximale geheugendiepte: 50M Verticaal gevoeligheidsbereik: 500 μV/div - 10 V/div Verticale resolutie: 12 bits Bemonsteringsfrequentiebereik: 1ns/div - 1000s/div, stapsgewijs van 1-2-5 Nauwkeurigheid relaistijd: ±25 ppm (typisch) Ingangsimpedantie: 1.0 MΩ ± 20%, parallel met 20 pF ± 5 pF Probe-verzwakkingscoëfficiënt: 1.00x - 1.00Mx, stapsgewijs van 1-2-5, ondersteunt aangepaste Triggertype: Edge, Video, Puls, Helling, Runt, Vensters, Time-out, Nde, Logica Busdecodering: RS232/UART, I2C, SPI, CAN, LIN Automatische meting: Periode, Frequentie, +Breedte, -Breedte, Stijgtijd, Daltijd, Scr-bedrijf, +Bedrijf, -Bedrijf, Vagem, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Puls Cnt, -Puls Cnt, Stijgtijd, Daltijd, Oppervlakte, Cyc-oppervlakte, Vertraging (A↑-B↑), Vertraging (A↑-B↓), Vertraging (A↓-B↑), Vertraging (A↓-B↓), Fase (A↑-B↑), Fase (A↑-B↓), Fase (A↓-B↓), Fase (A↓-B↓), FRR (A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓) Golfvormwiskunde: +, -, *, /, &, |, ^, !, Intg, Diff, Sqrt, Functiebewerking (Lg / Ln / Exp / Abs / Sinus / Cosinus / Tan), FFT, FFT rms, Door de gebruiker gedefinieerd, digitaal filter (laagdoorlaat, hoogdoorlaat, banddoorlaat, bandafwijzing) Frequentieteller: 6-cijferige frequentieteller. 7 - Maximale frequentie: maximale analoge bandbreedte van de oscilloscoop Voltmeter: Ondersteunt DC, AC+DCrms, ACrms. Resolutie: 4 cijfers (ACV/DCV) Communicatie-interface: HDMI, USB-apparaat, USB-host, Trig Out (P/F), LAN Scherm: 7 inch (1024×600), capacitief multi-touchscherm Voedingsinterface: Type-C |
| Gewicht en maat | Product Gewicht: 1.58kg Pakket Gewicht: 2.58kg Productgrootte (L x B x H): 260x160x78mm Verpakkingsgrootte (L x B x H): 300x220x200mm |
| Verpakkingsinhoud | 1 x digitale oscilloscoop 2 x Probe 1 x Power Cord 1 x Power Adapter 1 x USB-kabel 1 x User Manual |
